玄関ポーチライトの制御をSwitchBotからSesameボット2へ移行

玄関ドアの外側の屋根のある部分(以下ポーチ)の照明をIoT制御したいと思って、クラウドファンディングで買って余ってたSwitchBotを使っていました。壁スイッチはPanasonicのコスモワイドシリーズ21の3ボタンタイプで、そのままだとSwitchBotと相性が悪かったので、3Dプリンターで固定具を作りました。

しかしこれがどうも安定動作にもっていけず。設置時点で大丈夫そうだと持ってもしばらくするときちんとボタンを押し込めず。基本的にオートメーション機能で日没前に点灯し、日の出で消灯みたいな自動化をしてるんですが、スイッチは1つのトグルなので、きづくと点灯消灯が逆転していたり…

そこで、ついに重い腰を上げてSesameボット2に乗り換えてみました。こちらの方がアームの稼働(回転)範囲が広いし、ボディ外側に出ているアームを交換したりカバーパーツを付けたりもできるので、最悪でもまた3Dプリンターでオリジナルアームを作ってみたりできるんじゃないかと。ソフト面ではSesameアプリ単体ではオートメーション機能がなく自動化ができませんが、Matter対応なので、Google Home/Alexa/Apple Homeに登録すればそちら経由でなんとかなるだろうという目論見。

早速3Dプリンターで固定具を製作

CGの左がSwitchBot用、右がSesameボット2用です。Sesameボット2の方が若干フットプリントが小さく、さらに両面テープが貼ってある部分は小さいので、固定プレートは小さめ。アームの位置も異なるので位置もかなり下がります。これでも3連の一番上のスイッチの真ん中あたりを押す想定です。

実際に取り付けた様子がこちら。

レイアウト的に3つボタンそれぞれに3台のボット2を配置するのは難しそうですね。左側に配置して引っ張るアダプタをつけるとかですかね。

BOOTHにも出品しておきました。匿名配送でやりとりしたい方はご利用ください。

・セッテイングには少しクセがある

SwitchbotとSesameボット2に大きな違いは、前者がアームを倒して戻すという往復動作をするのに対し、後者(本品)はアームを360°回転する仕組みです。そのお陰でモデルカーの車輪を回すみたいな応用も効くのですが、ことスイッチを押すという目的だと逆に少しまどろっこしく感じることも。

具体的には「0.x秒正回転」「0.x秒逆回転」みたいな動作を時系列に組み合わせて「台本」というもの作ります。角度ではなく時間で指定します。例えば今回のセッティングでは試行錯誤の結果、

  • 0.3秒回し、
  • 0.2秒戻す

という台本になりました。「おなじだけ0.3秒戻す」んじゃないの?と思われるでしょう。これが本品の面倒くさいところです(^^;)。まず本体を基準にした絶対角度で指定できません。あくまで今のアーム位置から相対的にn秒間回すことしかできないのです。回転速度は一定時間の通電である程度一定の角度を得られそうなものなんですが、それでもなんらかの外的要因でアームの角度が変わってしまうとアームがきちんとボタンを押しきらない、ということも起こりえます。手で回しても簡単には回りはしないのですが、ボタンをグっと押し込んだ後とかにノックバック(反動)で大きめに戻ったりしがち。そんなこんなで綺麗に毎回同じ動作を繰り返すということがそもそも苦手な製品だと感じました。

そんな中でどうにかやりくりをして見出したポイントが、

  1. 長めに回して確実に押す
  2. 押す力を緩めるくらいの意味でほんの少し戻すステップを入れてやると、あとは勝手に反動で戻る
  3. 本体の固定をしっかりする

という3つ。アームがどんな角度からスタートしても確実にボタンまで到達するように長めにします。すると当然早くタッチしてしまった場合も続けてグイグイ押し続けることになります。でもそうするしかない。この時、本体が負けて滑落しないよう3.のしっかり固定しておくというのが大事になります。そして充分な時間をかけてボタンを押したあとで、同じだけ戻すとまたアーム位置が不確定になります。その代わりに0.1秒という極短時間戻す動作を入れると押す力がふっと抜けて、ボタンのバネの力でいい感じに跳ね返されて、概ね一定の位置に戻ることを発見しました。

跳ね返って戻るという不確定な動作に頼るのは甚だ気持ち悪いのですが、現状上手くいきそうなのはこのパターンのみでした。

ちなみに公式も含めてググると「回転モード」みたいなのが選べる設定画面が出てきますが、これは初代ボットにあったもので、ボット2からは削除されているぽいです。あくまで、正回転、逆回転、止めるの組み合わせに秒数を組み合わせて「台本」を組むのがボット2です。

なおこの台本は0番から9番まで10本作っておけます(0番始まりなのがエンジニア脳な人が作ってるなという感じで微笑ましい)。後述のSesameリモートをペアリングした場合、解錠ボタンを施錠ボタンが0番と1番に紐付く様です(逆かも)。コスモ21の場合、ONとOFFの動作は同じなので、台本0と台本1には同じ設定を入れました。そして微妙な位置調整が必要になった時のために、台本2は「0.1秒(最小単位)戻す」だけのセッティングをしました。どうしてもボタンを押し込んだままの位置で止まってしまった、といった時に使うようです。台本2~9はスマホアプリからのみ実行可能ということになります。あと台本に名前がつけられずにあくまで0~9のどれがなんだったかはユーザが覚えておかないとならないのが残念。

とまぁ、いままで色々使って来たSesame製品の中ではちょっと設定回りが惜しい気がしています。それでもSwitchbotよりは確実にボタンを押して照明をON/OFFできてるので、今の時点では替えて正解だったかなと思っています。操作の反応もSwitchbotよりクイックな印象。あっちは「あれ?反応しなかった?もう一回押すか?」ってなるレベルで待たされることありました。

ともあれ、これから長期的に安定して稼働するかどうかは見て行きたいと思います。

外での点灯にはSesameリモートnano

玄関ポーチの照明をスマート化する動機その1は、「ドアの外からも点けたり消したりしたい」です。

SwitchBotにはリモートボタンという別売りアクセサリがありましたが、Sesameではリモートやリモートnanoが使えます。今回は小さくて安いリモートnanoを買ってみました。nanoは標準でストラップもついており、キーホルダー的に鍵束やランドセルにぶら下げて使うモバイル用の位置づけなんですが、ストラップは取り外せるようになっています。

Switchbotリモートボタンの時と同じように玄関にある置き配棚(ルミナスラック)に固定する治具をこれまた3Dプリントで作りました。nanoの背面はフラットなので両面テープで貼り付けるだけの簡単なものです。背面パネルはスライドできる電池ブタになっていますが、これを貼り付けたままでも問題なく開けられます。

取り付けた様子がこちら。

モバイル用ということでフルサイズのリモートよりバッテリーが小さいため、普段はスリープしているようで、ボタンを押してからボット2が反応するまで若干待たされる感じはあります。こういう固定の使い方ならフルサイズ版の方が良かったかなと思います。まぁ今回はまだ持っていないnanoを買って採寸して色々なアクセサリを作ってみたいなという意味合いがあったので。そのうち耐えきれなくなったらフルサイズに替えるかもですが、今のところ耐えられないほどの遅延ではない気がします。

本来的な用途で、例えばスマホをまだ持たせてない子ども用とかには良い製品かなと思います。バッテリーは3~10年保つとのこと。電池はやや馴染みの薄いCR1632というサイズ。

難点としては、初期設定時以外に設定画面に入れないということ。一度設定をして画面を抜けると、次にまた設定画面に行くには、裏面のリセットボタンを細いピンで長押しして再度アプリで新規デバイス追加フローをしなければなりません。省電力との兼ね合いなのかアプリ側から設定を呼びだせないのです。名前を付け替えることすらできません。そして、このリセットのピン穴がまた小さくて刺さるものを探すのが大変、、安定運用が始まればそうそういじることではないとはいえ、初日だけでなんやかんや3回くらいリセットしました。

オートメーション機能が標準アプリにはない

玄関ポーチの照明をスマート化する動機その1は、「朝晩に自動点灯/消灯したい」です。

しかしSesameはもともとスマートロック製品なせいか、現時点で標準アプリ単体ではオートメーション機能がありません。やろうと思ったら、

  • Sesameハブ3経由で、Appleホーム/Google Home/AlexaにMatter連携する
  • Nature Remoと連携する

といった座組が必要になります。Nature RemoはSesameスマートロックやSesameボットの共有キー(QRコード)を使って直接紐付けするので、ハブ3を設置してなくても使えます。一方でたぶんBluetoothを使って通信なので、物理的にSesameボット2とNature Remoが離れている場合不安定になる場合があります(ウチでは警告が出た)。Sesameハブ3を設置して経由する場合、ハブ3とSesameデバイスがBluetooth通信して、ハブ3と他のスマートデバイスはIP通信になるので、Wi-Fiは有線LANを介して家中で安定通信が見込める、という違いがありそう(ハブ3の位置だけは留意が必要)。

我が家では全てあるんですが、なぜかGoogle Homeだけはエラーになって連携できず。今回はAppleホーム(HomeKit)がレスポンスも良かったので「ホーム」アプリでオートメーションを組みました。

ただいずれにせよSesameボット2は照明の物理ボタン(コスモ21)のON/OFFを識別できないので、各アプリが認識するON/OFFを実際の点灯状態は必ずしも一致しないという制約があります。人が手動でスイッチ操作したり、ボットによる押下に失敗したりするとアプリ上のステータスと反転してしまう必要があります。日の出や日の入りでオートメーションをしたら、極力人力で操作しないようにするなどの運用が必要です。またGPSなどと連携して「帰宅したら点灯」みたいなことももし最初から点灯していたら消灯させてしまう結果になるので、あまり上手くないでしょう。これはSwitchbotも同じなんですが。きちんと物理のON/OFFを連動させたければ、壁スイッチ自体をPanasonicのリンクプラスとかに置き換えるか、トグル式ではなくシーソー式のスイッチにするしかないですね。

リンクプラスは無線ブリッジまで含めると高いし、2スイッチモデルまでしかないのでちょっと我が家にはそぐわないんですよね、、

なおシーソースイッチにする場合は、アームセットに含まれるスイッチレゴアームを使う必要がありそうです。シールを貼って引っ張ってオフ動作をする感じ。あれ、でもこれアームの絶対位置を検知しないボット2の仕様だと、連続でONとか連続でOFFしたら簡単にアーム位置がズレでおかしくなるような??公式の動作イメージに載せてくくらいだけど本当に実現できる(実用になる)のかな?

いずれにせよ電気工事士の資格がないと触れない工事内容になってしまうので断念。

■まとめ

重い腰をあげて(オリジナルマウントが)動作不安定なSwitchbotからSesameボット2に移行して、とりあえずは安定して動作するようになりました。これで毎日定時にON/OFFされてくれれば毎日の手動操作からは解放されそうです。ただ日の出と日の入りトリガーだと少しタイミングとして不満があるので、季節毎に時刻を調整しつつ使って行く感じになるのかな?と思っています。

Vブレーキ用(Panasonicハリヤ)用Sesameサイクル2アダプタを改良

以前、ママチャリ用であるSesameサイクル2(自転車用スマートロック)をVブレーキであるPanasonicの電動アシスト自転車ハリヤ(2016年モデル)に取り付けるアダプタを製作しました。かこの経緯は以下の2記事に。

初期バージョン(Ver.1)

Sesame Touch対応バージョン(Ver.2)

ぶっちゃけ最近は自転車自体パンクを放置して乗ってなかったんですが、コメントで使ってみたいというご要望をいただき、改めて製作してみることに。せっかくなのでこれを機会にいくつか気になっていた課題も改善してみようと。

課題1: 埋め込みナットの強度問題

以前のバージョンではSesameサイクル2を固定するボルトの受け側として、埋め込み金属ナットを使っていました。下の写真のような部品を熱した半田ゴテでプラスチックを溶かしながらグニュっとインサートする手法です。

これでしっかりと金属ボルトを固定できるはずだったのですが、しばらくつかっていると、このナット自体が抜けてきてしまいました。アダプター側のインフィル(密度)が低かったのかも知れません。できるだけ強い力を掛けないようにしてましたが、振動のせいかわかりませんが、だんだんと緩んできて抜けてしまいます。

そこでブログには載せていませんでしたが改良版として下の写真のように受け部分(黒)をアダプター本体(青)と別体パーツにしました。意図としては積層方向をかえること。このアダプターは寝かせるように 造形するのでレイヤーが水平にできるため、ボルト方向に力が入ると剥がれやすいかなと。そこで黒い部分だけ別体でレイヤー方向が垂直になるように作っていました。

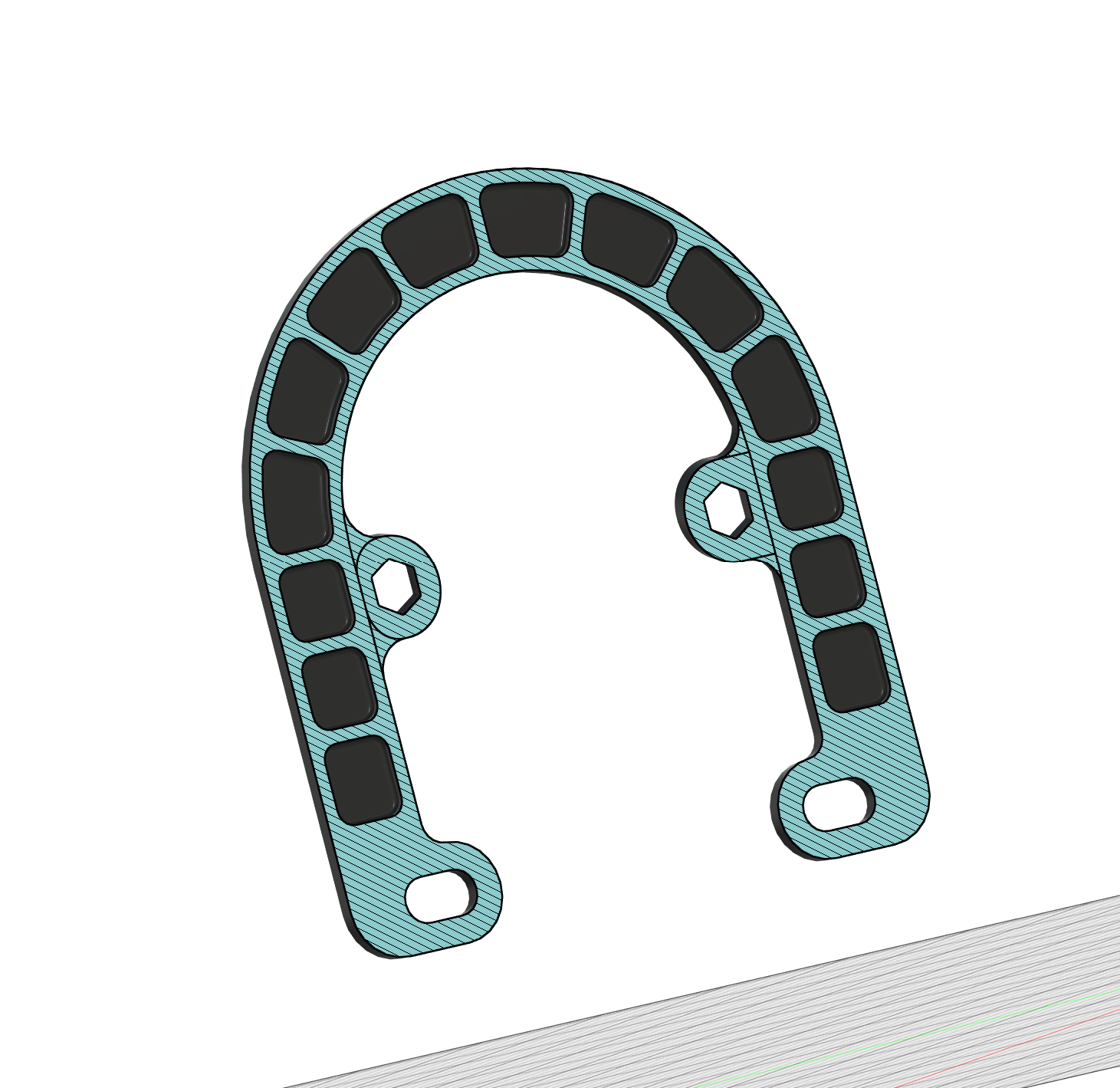

一応これにしてから破損することなく使えていたんですが、アイデアとしては「そもそも埋め込みナットやめて、長いボルトを貫通させて裏側にナットつけて両側から締め付ければいいんじゃね?」というのを思いついて、モデルまでは作ってありました。

今度破損したらこれで作り直そう、と思ったまま寝かせてあったので、今回あらためてこちらを試そうと。造形的には1パーツで作れる方が楽ですし。

課題2: 材質と耐候性

3Dプリンターでもっともメジャーなフィラメント素材はPLAですが、難点として熱に弱いというのがあります。60℃くらいでかつ荷重がかかっていると割と簡単に変形してしまいます。上記の青いのはPLA-CFというカーボンフィバーを練り込んで強化した素材だったんですが、今回あらためて外して眺めると軽く歪みが出てきました。

耐熱、耐紫外線などの耐候性の面ではABSやASAがあります。ABSは造形が大変で匂いがキツいというので我が家では未導入。それよりは匂いがマシというASAは使ってるんですが、これが調整が難しく、どうしても表面が綺麗にならずにダマができてしまいがち。ペーパーでヤスって平らにするも今度は黒い色がしらっちゃけてしまい、更に塗装したりと仕上げにかなり手間。

そこで今回は同じく屋外に向いているという高速PETGを採用。曰く、

「高速 PETG は、通常の PETG が持つ強度を維持し、水、紫外線、極端な温度に対する優れた耐性を提供します。PLA よりも丈夫で耐久性に優れており、プランター ポット、鳥かご、水やり缶、自動車部品などの屋外用アイテムの印刷に最適です。さらに、フリスビーやブーメランなど、長期間の屋外使用や衝撃、衝突、落下に耐える必要がある屋外用玩具にも適しています。」

とのこと。実際表面はかなり綺麗に仕上がりました。PLAには及びませんが、ヤスリ掛けまではギリギツ用ないかなくらい。

課題3: Sesame Touch固定のラッチ機構

上部にSesame Touch(指紋センサー)をとりつける部分があるのですが、上記の青い世代のものはレールの固さだけで固定してました。それがしばらく時間をおいたらガチガチに固着していて外すのに苦労しました。ハンマーで叩いたレベル。

本来はハンドルベース側に小さな突起がついていて少しだけ引っ込むバネ構造になっていてカチっと固定するようになっているので、その構造の再現にチャレンジ。もちろん金属バネを組み込むのは部品管理上手間なので、3Dプリントできる樹脂だけで実現すべく挑戦。

下の白っぽい部分がそれです。別パーツとして造形し差し込んで接着剤で固定しています。

Sesame Touch固定ラッチ
断面図

一応パチっと鳴ってはまるようにはなりましたが、正直強度とか保持力みたいなところは今後モニタリングが必要です。走行してるうちにTouchが緩んで落ちてしまわないかは不安です。

ちなみにSesame Touch単体だけでなく、別売りのタッチホルダー(自転車用)が必要になります。

完成したVer.3

そんなこんなで完成したのがこちらのVer.3です。

ボルトとナットはちょうど手頃なセットがなくて別々に買って組み合わせています。M5で25mmで六角4mmが使えるモノ(自転車いじる人ならHEXレンチの方が都合が良いですよね?)。ナットは別のボルトナットワッシャーのセット商品から取り出しています。

このマウントアダプターにSesameサイクル2をとりつけた状態がこちら。

裏のナット穴側はこんなです。

ボルトの長さが足りなくてナット穴を深めにしてしまったので、締め付けがちょっと大変になりました。この向きにしてナットを先に入れ込んで、下からボルトを差し込んで締め付ける形。

たぶん先にこの2つを合体させておかないと、Sesameサイクル2を最後にとりつける形だと、ナットが重力で落ちてしまうので大変だと思います。もっと長いボルトが調達できるなら、ナット穴をもっと浅くして指で押さえながら締め付けられるようにすればいいかも。

今回は先にこの2つを組み付けたあとでまとめて自転車に取り付けます。なお、このアダプタを自転車のVブレーキ部分に取り付けるのは元からついているボルトで共締めにします。こちらは六角5mmレンチ。同じレンチが使えると楽なんですが、Sesameサイクル側のボルト頭が大きくなると干渉しそうだったので、、

取付時にはマッドガードに若干干渉しますが一度通過してしまえばギリギリ触れないで済むと思います。この辺りは自転車のモデルや年式によっても違うと思うので、今は自分の2016年式ハリヤ基準です。ご要望いただいた方の年式が微妙に違うので、実際にマッチングしてもらって必要なら調整していこうと思います。

今後、長期的に

  • 解錠/施錠がきちんと機能するか
  • ブレーキの動作に支障がないか
  • Sesame Touchの固定が緩んでこないか
  • アダプター全体が屋外放置で変形や劣化していかないか

などをモニタリングしていきたいと思います。ASAで作った試作品もあるので、どちらも日当たりの良いところに吊しておこうかな。

ハリヤ2017年モデル対応

ウチの2016年式とは違う2017年モデルにお乗りの方からご要望いただいたのでお送りしたところ、そのままでは合わず、Sesame受け部分を2cmズラして欲しいとのことでしたので、以下のバリエーションを作ってみました。

これで取付できたとのことです。やはり年式で結構違うものですね。ちなみに写真左のようにSesame受け部分を接合せずバラで造形してお送りし、どの位置が適正化探ってもらうようにもしたのですが、今回は不要でした。

今後また別モデルでお問い合わせがあった際にはこういう検証用バラモデルもお送りしようかなというところです。これで理想の位置を割り出していただきその数値を元に改めて一体版を作るという感じ。またSesame Touch取付部分も写真のように簡単に有無を選べるので、不要な方はスッキリデザインでお使いいただくことも可能です。

ASSA ABLOY製シリンダのドアにSesameを取り付けるキット Sesame 5 Pro編

当ブログの3Dプリント品頒布で一番人気なのがASSA ABLOY製のドアサムターンにスマートロックのSesameを取り付けるための諸々パーツです。

なんだかんだ月イチくらいでお問い合わせをいただきます。このドアというかサムターンはちょっと特殊で360°以上クルクル回転するので、360°までしか対応していないSesameシリーズを普通に設置すると手回しした時にSesameのサムターン角度検出とズレが発生して、次にモーターでサムターンを回した時に正しい位置に戻せなくなり、結果として施錠/解錠に失敗します。

そこで当ブログでは3Dプリンターを使って回転範囲を限定するリミッター(旧称ストッパー)を作成。同じ悩みをお持ちの方にもお分けさせていただいています。

またこの海外のマニアックなサムターンはたいてい木製と重厚なドアとセットになっており、両面テープやネジ止めするのが憚られるということで、サムターン固定ネジと共締めすることでドアに恒久的ダメージを与えずにSesameを設置するバックプレートやサムターンアダプタも人気です。サムターンアダプタはCandyHouse公式でも数百円でセミオーダーしてもらえますが、以前見せていただいた感じだと割と必要最低限のシンプルな形状で、当ブログ製作のものの方がガッチリ三次元形状に沿って固定できるのでご好評いただいています。詳細は上記ポストをご覧ください。

さて、このパーツシリーズは我が家で使用しているSesame 5用に製作しています。Sesame 4以前だと厚み(奥行き)が違うので使用できるかは未検証です(元々はSesame 3用だったので基本は同じのはずですが)。またかなり形状が違う北欧向けモデルも一度相談を受けてモデルまでは作ってあります。そして今回ついに上位モデルのSesame 5 Proをお使いの方からお問い合わせいただきました。「もしかしたらそのうち来るかもなー」と思っていたんですがついにという感じです。Sesame 5 Proはブラシレスモーターで耐久性が上がり、動作音も静かになっている上位モデルで、形状はSesame 5無印とかかなり違います。自分でもちょっと気になってはいたもののわざわざ買い換えるには至っていませんでした。

手元にないのでリバースエンジニアリングすることもできず実機入手しました!(後述)

  • 依頼主に測ってもらった数値で作成し根気よく合うまでやりとりさせてもらう
  • Proを購入して設計が済んだら返品する(気に入れば自宅でそのまま使う)

のどちらかかなぁと思っていたのですが、ふと公式商品ページをみていたら一応サイズと真正面、真横の高画質な写真があったので、これだけあれば理論的には採寸不要でできるんじゃないかな?と思って着手してみました。Sesame 5と違ってサイドが斜めになってなくて寸胴スタイルなので、理論上は一意の外径サイズを確定できます(横からみた時のメインプレートの厚みとサムターンのツマミの幅は不定)。

なんとか完成したのがこちら。

回転リミッター a. 側面取り付けタイプ
回転リミッター b.手前面取り付けタイプ
回転リミッター c. サムターン側取り付けタイプ
固定用バックプレート 取付方向別4パターン

ごらんのとおりモデリングツール上で3Dモデルデータができたという段階で、実施検証はできていません。なにせ手元に実機がないので、基本的には各パターンの引き合いがあった時点で造形して送付して試してもらうという形になります。

もしSesame 5 ProをASSAドアに取り付けたいという方がいらっしゃって、一発で付かないかもだけど何度か試行錯誤にお付き合いしてでも欲しい、という方がいらっしゃればコメント欄にてお問い合わせいただければと思います。

選択肢が増えて色々ややこしくなってきたので、問い合わせ&概算見積フォームを作りました。おわかりの範囲で記入していただいて送信いただければと思います。

2025.3.27追記 実機マッチング

複数のSesame 5 Proのご依頼をいただいたので、思い切って実機を購入してみました。自宅に取付ての長期使用はまだですが、とりあえず製作したパーツのマッチングはとれました(びっくりする位そのまま付きました)。またSesame 5向けに製作していたdタイプのリミッターも改めてSesame 5 Pro用もご用意しました。180°以上の回転角が必要な方向けです。

以下、実機での写真を掲載しておきます。シルエットがわかりやすいよう、あえて白モデルに黒パーツを使用していますが、パーツの色はお選びいただけます。

固定プレート

写真はバッテリー左付け用です。バッテリーの入る設置部分が綺麗にプレート内に収まっています。サムターンの丸プレートに「ASSA」刻印のあるバージョンは丸プレートに対して穴位置が低いので、穴位置をズラしてお作りします。バッテリーが左右のものは、下図の下のような形になります(CGはSesame5用)。

回転リミッター a. 側面取り付けタイプ

サイド面から針を生やすタイプ。a./b./c.共通ですが、針をもう少し細くするか短くしてもいいかも知れません。写真の状態で針に当たってこれ以上ノブが回らない状態です。どこまで回転できないとならないかはドアの設置状況に拠るのですが、個別にカスタムいたします。

針を細くすると強度面で不利なので、短くする方向かなと思っています。

回転リミッター b. 手前面取り付けタイプ

上からペタ貼りする形です。Sesame 5と違ってLEDとリセット穴に干渉しないので加工が少なくて楽だ~。これも一杯まで回した状態なので参考になさってください。

回転リミッター c. サムターン側取り付けタイプ

丸みのある側に取り付けるタイプです。白モデルに黒パーツだとカツラみたいですが、同色にすればそこまで目立たないと思います。

以上が針を生やす方向のバリエーションです。デザインのお好みではなく、実際の施錠、解錠がカチっと動作する回転範囲と、本体取り付け向きの絡みで選択になります。更に針の角度や太さをカスタムする必要がある場合もありますので、お手元のドアでの動作状況をお伺いしてコンサル/カスタムさせていただく形になります。

回転リミッター d. 180°以上回転タイプ

a./b./c.タイプは三角形の針を差し込んでいる都合上、その太さの分だけ回転範囲が狭まります。例えば、解錠から180°回さないと施錠されないようなケースでは角度が足りなくなってしまいます。これまでケースでは、写真のようにデッドボルトがフック型をしているタイプだと通常より大きく回す必要があるようでした。

そういうケースのドアに対応したのがd.タイプです。

ツマミ部分にキャップとして被せて片側だけ本体外周から飛び出す形で伸ばすカバー部品Aと、サイド面にピンを生やしてその突出部分を止めるパーツBx2点で構成されています。

この「片側だけ飛び出す」のがポイントで、写真でいうと左側は干渉して回転を止められますが、飛び出していない右側は素通りできます。パーツBの貼り付け位置で微調整可能ですが、右のパーツBをもう少し下に下げれば、3時から9時の180°範囲だけ動く形にできるというわけです。

実際にはもっと違った範囲でピンを出す必要があって、こちらも手前面や上側に貼り付けるBパーツ亜種が必要になるかも知れませんが、現状ご相談いただいたケースではこれでバッチリだったそうです。

実機で精密に採寸できたおかげで、接着不要な位ピッタリ固定できる精度が実現しました。なおカバー部品Aは強度を保つために1mm厚にしているので、標準のツマミに比べてトータルで2mm太くなります。バリエーションとして、こういう奥側のみで手前側はオリジナル状態の開放型キャップもアリかなと思っています。ご希望があればお知らせください。

もろもろご希望の方は問い合わせ&概算見積フォームからお問い合わせください。おわかりの範囲で記入していただいて送信いただければと思います。

ASSA ABLOY製シリンダのドアにSesame 5を取り付けるキット製作

選択肢が増えて色々ややこしくなってきたので、問い合わせ&概算見積フォームを作りました。おわかりの範囲で記入していただいて送信いただければと思います。

我が家の玄関ドアはASSA ABLOYという海外製メーカーのシリンダー/ロックケース/サムターンがついている木製ドアです。ここ製の全てのものがそうかは不明ですが、ウチについているのはサムターンが360度以上クルクル空転するタイプで、Sesameをはじめとするスマートロックと相性が悪いです。たぶんこれ。いままで3Dプリンターを使ったDIYでどうにか使ってきましたが、今回コメントで同じ系統のドアをお使いの方から頒布してほしいと要望をいただいたので、改めて微調整をし、新たにサムターンホルダーも設計してみました。

過去記事はこちら。

■ドアの仕様

まずサムターン部分はこんな感じの菱形をしています。

ASSA製のサムターン

しかもこのまま奥まで寸胴ではなく、すぼまったような形をしています。正面写真だけ送ってメーカーのサムターンアダプタ設計サービスを受けるといまいち掴みが弱い(一番太い頂点部分でのみ保持)ものになってしまう可能性があります(メーカー公式サービスを受けたことがないので、上下左右の写真も送ってしっかりしたものを作ってくれるかもは知れませんが)。

また国産のサムターンではあまり見ない、ロックトゥロックが360度を超えて回転するタイプで、「施錠位置から解錠位置まで何度どちらに回転」という制御をするスマートロックがそのままでは使用できないことがあります。例えば「右に90度で施錠」、「左に90度で解錠」という設定があったとしても、このサムターンは手で操作するとさらに左右に回ってしまうので、そこから90度回しても施錠/解錠ができない、という事態になります。

更にこの会社の製品は北欧の木製ドアに使われることも多いらしく、できればSesame本体を両面テープを使って貼り付けたくない問題があります。

まとめると、ASSA ABLOYの一部ドア製品は、スマートロックを取り付けるにあたって、

  • サムターン形状が特殊
  • サムターンが360度以上回転するので人力が介在すると正常にロック/アンロックできない
  • (ドアが木製だと)Sesame本体を両面テープで貼り付けたくない

という三重苦を抱えていることになります。

今回のキットは3Dプリンターでそれらを解決するためのキットになります。

いい加減パターンが増えてややこしいので、近日中注文フォームというか問診アンケート的なものを作ろうと思いますw。

サムターンのバリエーション

色々な方のお手伝いをしている中で、ASSAのサムターンにもバリエーションがあることがわかってきました。

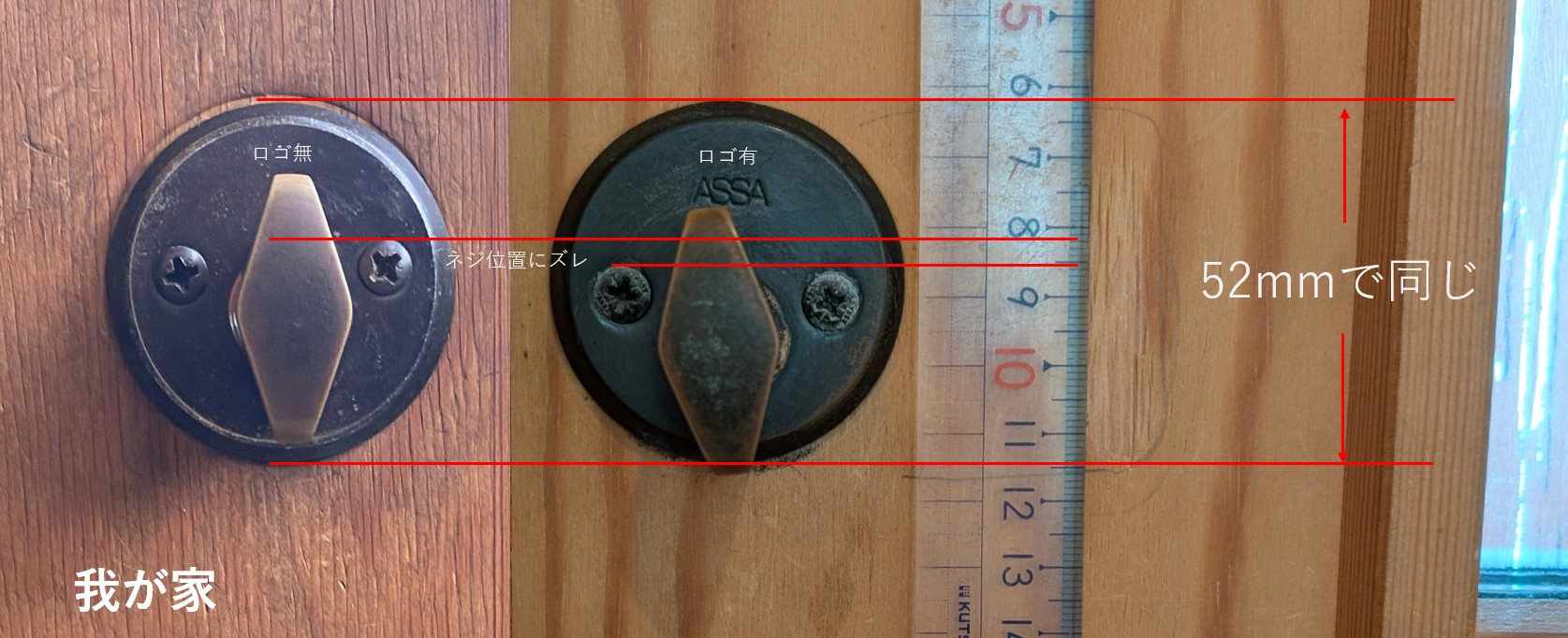

左が我が家、右が他の方の家のサムターンです。

ベースプレートの直径は52mmと同一なのですが、サムターンと2本のネジ位置が少しだけ下がっていて、「ASSA」のロゴ(?)が刻印されています。以下「刻印有り」「刻印無し」という呼び方をしますが、この「刻印有り」版の場合は後述の固定プレートの穴位置もズラしてやらないと回転軸の中心がズレるので回りが渋くなるようです。手元に検証環境がないので送った先で試したいただいたフィードバック頼みではありますが、こういうバリエーションもできるだけサポートしていきたいと思います。

2025.2.23追記: Sesame 5 Proでも使用したいとお問い合わせいただき準備を進めております。以下のポストをご参照ください。

■サムターンアダプター

上の写真にあるようにASSAのサムターンはかなり特殊な菱形形状をしており、Sesameのアームでは左右の頂点を挟む形になり安定しません。CandyHouse(Sesame開発元)で特殊アダプターのオーダーメードサービスがあるので、こちらに写真を送ると600円でこのようなアダプターが3Dプリンターで製作されて送られてきます(写真はこちらの記事を読まれた方からご提供いただきました)。

公式のオーダーサービスにより製作されたサムターンアダプタ

サムターンを真正面から見た菱形形状をベースに作られていて、正面からスポっと差し込む形状だそうです。公式サービスが作る品なので動作に支障はないのでしょうが、結局これも頂点で支えており、奥の細まった側はガタつきが出るんじゃないかと不安になります。

そこでASSAサムターンの立体形状にできる限り沿わせてモデリングしたのがこのサムターンアダプターです。手前から差し込む形状だと奥のすぼまりに対応できないので、左右からサンドイッチする2パーツ構成にしました。

道具眼オリジナルサムターンアダプター

サンドイッチした後でセロハンテープで巻いて固定しています。一見手抜きのようですが、色々実験した結果、Sesame本体のアームとあまりガッチリにせずある程度上下に滑って動いた方が動作がスムーズっぽい、ということがわかり、摩擦が低くなるセロテープ式を採用しました。あんまり目に入らないしいいかなと。もし真っ黒なのが売ってればマスキングテープとかでも良いかも知れません。なにかしら表面がツルツルしたものが良いと思います。

ちなみにSesame側のアーム幅よりも少しだけ細くなっているのも仕様です。これは純正アダプタの説明でも、

サムターンアダプターは回転効率を上げるため隙間を持たせて設計しております。

お取り付け後も固定はされない状態で問題はございませんので、テープや詰め物などで固定されませんようお願いいたします。

と記載されており、アームがゆるゆると動くマージンを残しておくのが重要のようです。

私自身は公式オーダーメードアダプターと動作比較はしていないのですが、我が家ではオリジナルアダプターで問題なく使えています。

■回転リミッター(旧ストッパー)

サムターンが360度以上無駄に回転しないようにするのがこちらの回転リミッターです。

何人かの方にパーツをご提供したところ、ドアの設置状況やSesameの取り付け向きなどによって、回転を制限する範囲も異なることがわかってきました。

これまでご提供してきたご家庭のマッチング状況はこんな感じです。

Sesami設置向き
(サムターンから見て電池ボックスの向き)
リミッターの突起位置使用リミッタータイプ
我が家a.
A様宅b.
B様宅c.
C様宅(確認中)(確認中)

あくまで観測範囲の話で、もしかすると上下左右以外にナナメで止める必要があるケースもあるかも知れません。現状ではこの3タイプがあり、提供時にはケースバイケースで対応させていただいています。

a. 側面取り付けタイプ

Sesame3使用時に一番最初に開発したのがオリジナル版。最新版は右の更にスリムにしたものになります。

成人視点で見下ろした時に突起以外がほぼ隠れて見えなくなるように手前面に傾斜を入れました。また一体感が出るように右側の〇形状に沿わせてあります。

下から見上げたところ。

結果としてノブの回転範囲はこんな感じになります(写真はオリジナル版)。本来ASSAのサムターンは2周以上回ってしまいますが、この突起でストップをかけることで赤い矢印範囲に留め、360°までしか管理できないSesameと実際のサムターン位置にズレを発生させないようにします

左右逆に取り付ける人向きには左右反転デザインのものも造形できます。

b.手前面取り付けタイプ(旧称:サイド取り付けタイプ)

同じサムターン形状でも実際にロックボルトが動く開錠~施錠の動作位置が異なるパターンのご報告をいただき、リミッターの突起を下からではなく横から生やすタイプも開発しました。Sesameの電池ボックス側のフラットな表面に貼り付けるバージョンです。

動作確認の青色LED部分には透明パーツをレンズ代わりに挿入してあり、LEDの視認性もバッチリです。その上はリセットボタンを押すためにゼムクリップなどを差し込む穴が空けてあります。また左側の電池ブタも干渉せず手前に引き抜くことができます。

2025.3.15追記: 透明プラ棒を差し込む方式は手間も出来映えもイマイチなので、透明UVレジンを流し込んで硬化させる手法に切り替えました。光り方にムラがなくなって消灯時の表面もフラットでいい感じです。

c. サムターン側取り付けタイプ

サムターンのある丸い側に取り付けるリミッターです。

下の写真は本体を垂直につけて真下から突起を生やすセッテイングになります。

d. 180°以上回転タイプ [NEW!]

先日また別対応が必要になりました。写真の緑丸部分のようにロックボルトが水平に突き出るのではなく、フック形状になっているタイプです。

そのせいなのか解錠↔施錠の回転角度が大きく、180°をわずかに超えて回す必要があるようでした。従来のリミッターはa,b,cともに針で回転をブロックする方式なので、針の中心から左右それぞれの太さ分だけ回転を邪魔するので、サムターンの回転範囲は180°以下になることが避けられません。

そこで考案したのがこちらのdタイプです。実際に取り付けた方から写真をいただきましたので使わせいただきます。

Sesameの回転部分の棒状のツマミのところにカバーとしてかぶせて、片側だけSesameの外周からはみ出すように延長しているところがポイントです。飛び出してる側はピンに当たって止まりますが、飛び出してない側はスルーできるので、1つの針でブロックする従来方式と違って180°を超えて回すことができます。

以下は我が家でのテスト版の写真なので左右逆なのとまだ造形が荒いですがアップで。ツマミにカバーとしてかぶせるパーツAと、ベース部分のサイド面に貼るピンを生やすパーツB(両側にそれぞれ)で構成されています。

カバーをかぶせた状態がこちら。

Bパーツの貼り付け位置でピンの位置も調整できるので、そこは現地合わせでおまかせ。今回のケースでは施錠↔解錠の範囲がちょうど真上から真下に向ける180°くらいだったので、Bパーツは上下ほぼ同じ位置でいけたようです。

180°以上の回転範囲が必要なパターンでしたらこのタイプDになります。またピンの位置によってはこれも側面は手前面に取り付けるタイプが必要になってくる可能性もありますね…

それ以外にも細々と調整が必要なケース有り。個別対応します。

などなど、本体をどの向きにするかも考慮しつつ、どの範囲に制限したらいいかで最適なリミッターがかわってくると思います。外径寸法に影響が少ないb.タイプがもっともスマートな感じはしますね。

もしかしたら回転範囲の設定次第でもなんとかなるのかも知れませんが、とりあえず過去に頒布させていただいた方の情報を元に各方向から突起を出せるようバリエーションを分けています。お問い合わせいただいた時に改めてどれが良さそうか診断させていただくか、一旦仮造形品を3パターンお送りさせていただいて実地でお試しいただくなどご相談させていただいています。

2025.3.15追記: 実際に斜めだったりもっと広い幅で回転抑止させる必要があるパターンも出てきました。こちらはbタイプを針を太くして60°範囲で止めるようにしたものです。

針の角度と位置を若干斜めにする必要のあるお宅もありました。

Sesame5 Pro向けはこちら

というわけで、なんだかんだでセミオーダー対応していく必要もありそうです。ただノギスや角度計をお持ちでない方もいらっしゃるので、簡易計測後として色々準備をしています。最初にこういうツールをお送りしてお手元の環境でマッチングしていただき、それにあわせてカスタムする、という流れです。

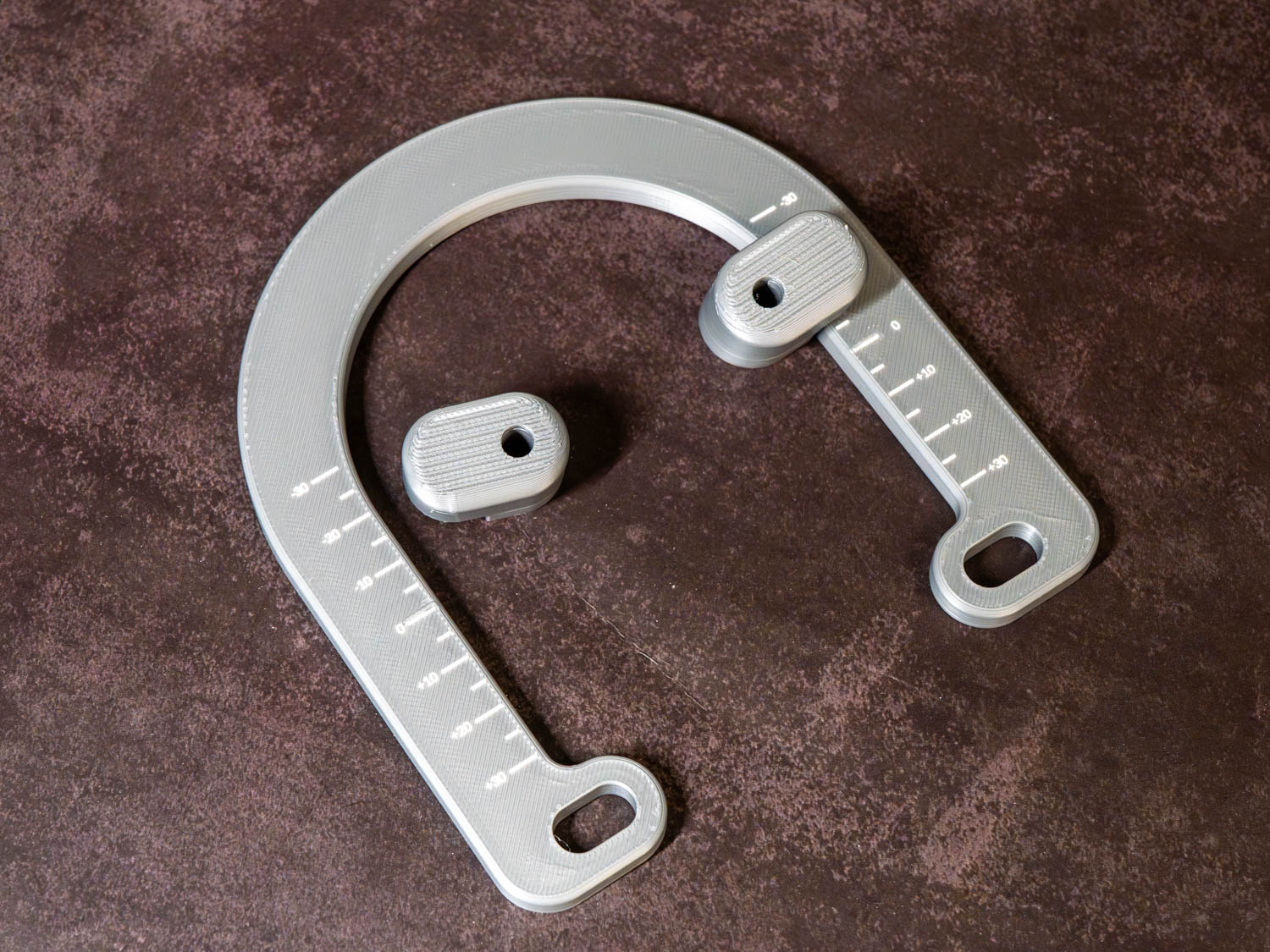

回転角度測定プレート

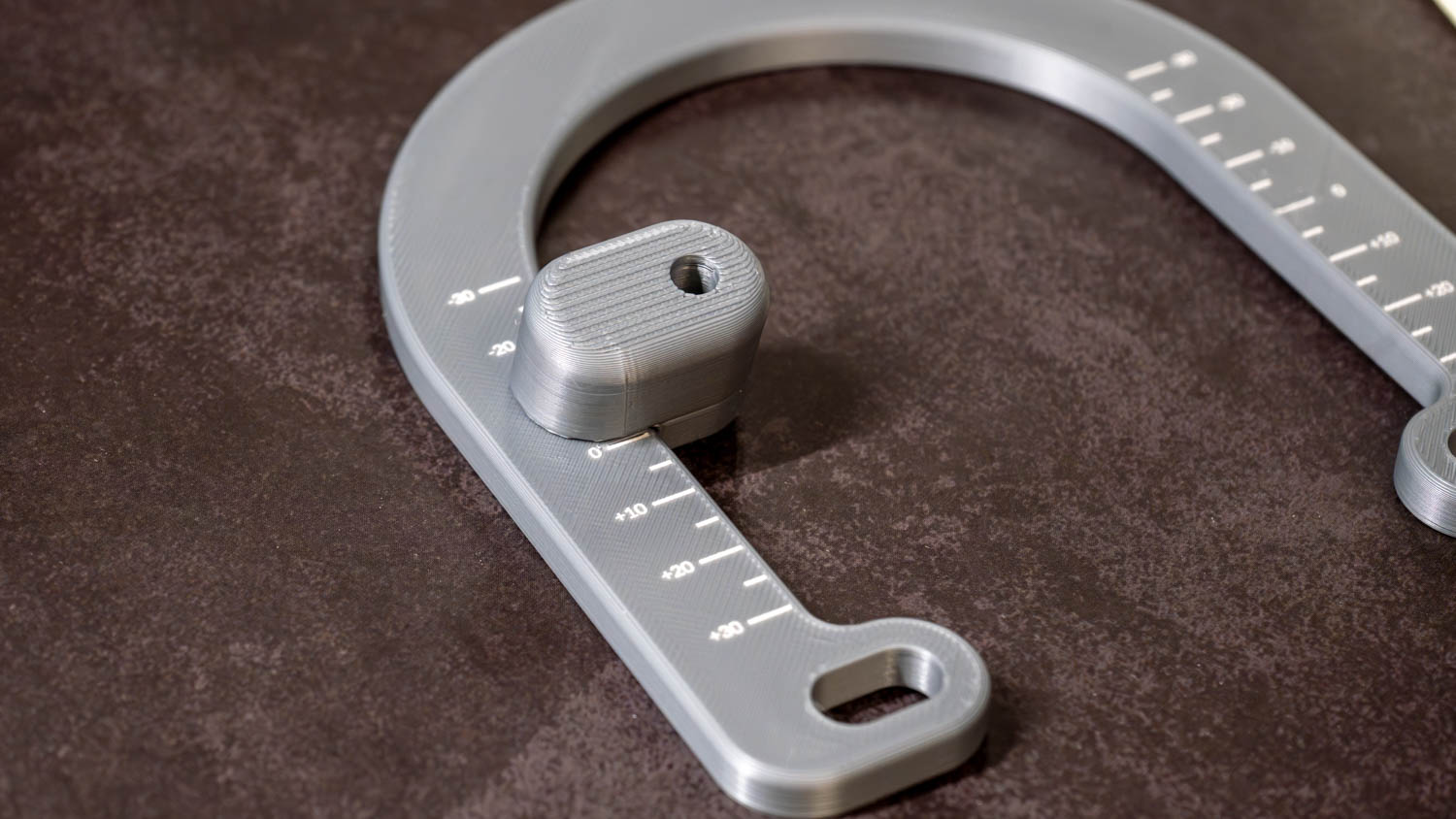

Sesameのサムターン部分にあてがって、何度から何度に動かす(動かさない)必要があるか調べるための簡易分度器です。

仮針プレート

また直接針を出して動作検証をするプレートも作りました。一時的に両面テープで貼り付けて回転を止める位置をテストできるかなと思います。なぜ2枚あるかというと、、

こんな感じでズラして重ねることで、より広い範囲のリミッターも検証できるという狙いです(ドヤッツ

最適なリミット範囲がわからない方にはまずこれらをお送りしてテストしていただこうかと思っています。

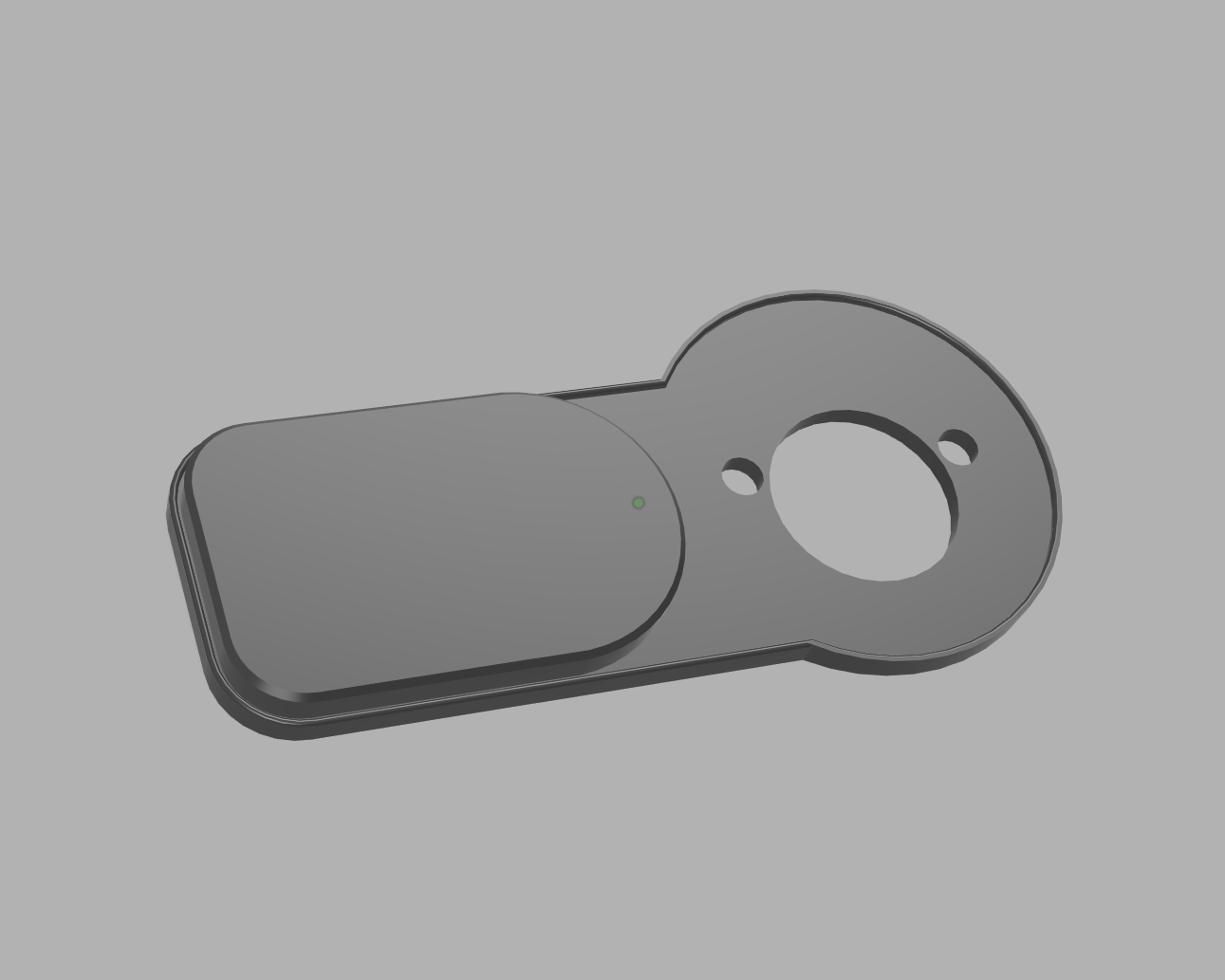

■固定用バックプレート

両面テープを使わず、ドアにダメージを残さない形でSesame5を取り付けるのがバックプレートです。サムターン両脇の2つのネジを一旦取り外し、サムターンのベースの下に挟み込む形で共締めします(手順後述)。

こちらもSesameをどの向きで設置するかによってネジ穴位置が異なるバリエーションがあります。現状まだ下設置版はありませんが、要望があれば製作できると思います。本当は1枚で全方向に対応できる気もしますが、穴だらけになると強度的な不安もあるので一旦個別で作っています。左右のみ、上下のみだったら平気かもですね。

素材は熱で反りにくいよう、PLA素材よりも耐熱性が高いPETGで造形しています。おそらく一般的な家庭の環境であれば問題ないかなと思っています。ちなみに表面の綺麗さではPLAなので、目に付きやすい回転ストッパーはPLAで作っています。

まずドアのサムターンをクルクル回転して、カシャっとロックボルトが動く位置を見定めます。おそらく解錠に動く位置と施錠に動く位置が全く同角度ではないと思います。それでも「ここからここまでの回転に絞れば、解錠も施錠もできる」という角度範囲を探ってください。その範囲と、Sesame+回転ストッパーの動作範囲が重なるように気をつけて位置を仮決めし、Sesame側のサムターンを回して解錠/施錠ができることを確かめます。ドア側のサムターンとSesameのサムターンの中心が揃うのが理想ですが、Sesameのサムターン裏のアームはスライドする仕組みになっているので、多少はズレても対応できると思います。それでもできるだけ少ない力で回せた方が電池の減りも少ないと思うので、音などを聴きながらスムーズに回転できる位置を探ってみてください。

位置決めができたらSesame付属の両面テープなどでこのプレートに本体を貼り付けます。個人的には付属のテープより、この手↓の剥がす時に破れにくく、耐熱性能も高い両面テープがお勧めです。かなり強いので、Sesame側の接着面の全面に貼らずに一部だけ充分保持できると思います。逆に全面で接着してしまうと後日剥がしたくなった時に大変になると思うので、面積少なめからお試しいただくと良いと思います。

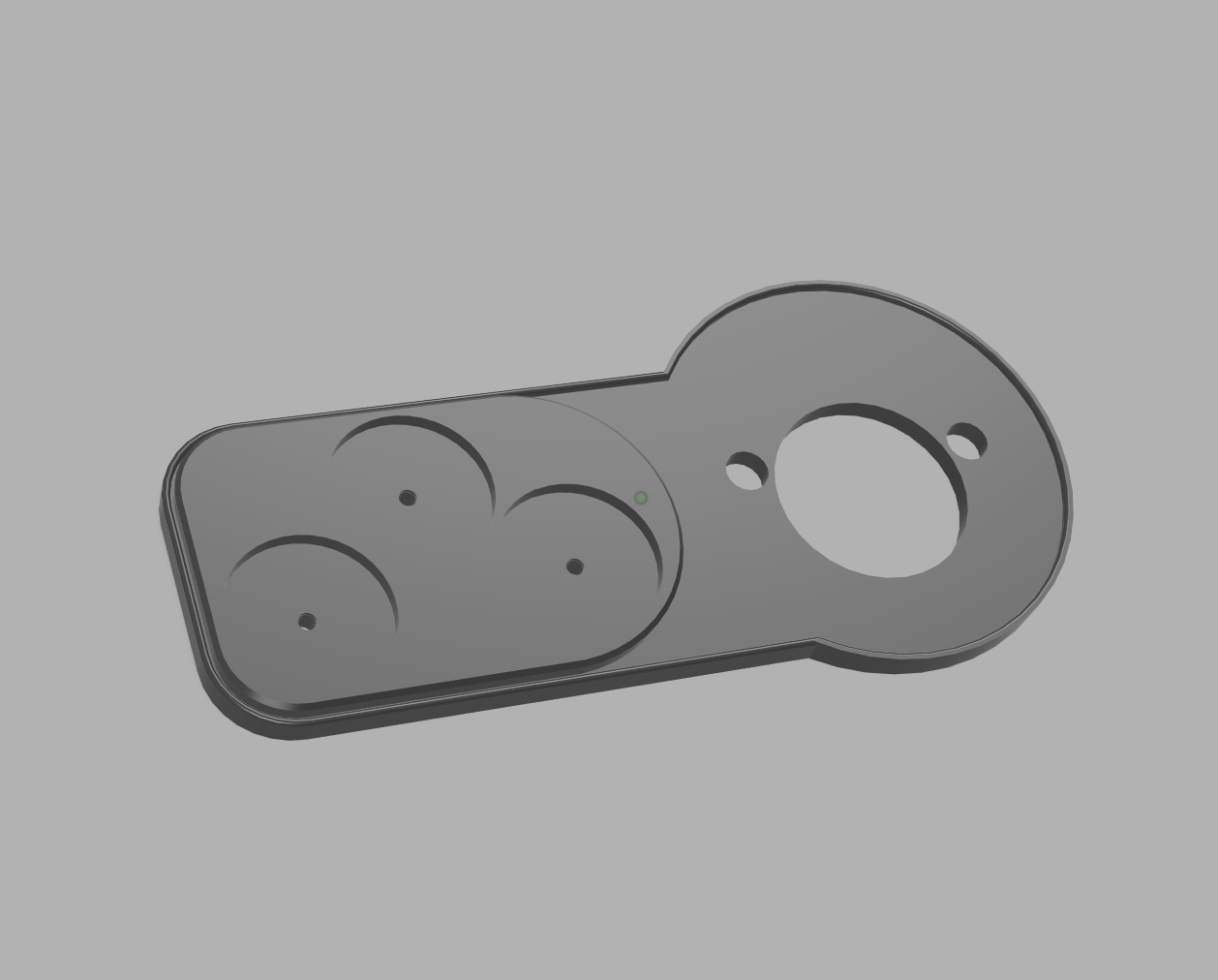

縦Ver.制作依頼にSesame5付属の金属製の土台ごとネジ止めできる穴も追加。こちらのボルト/ネットをカットして使います。見た目は多少ガチャガチャしますが、ガチガチに固定したい方向け。

今は公式からマグネットも出ているので、いずれ要望があればプレート側に鉄板を入れて簡単に脱着できるようにした固定プレートも作ってみたいですね。

充分に固定ができたら、Sesameアプリの「角度の設定」画面で施錠位置と解錠位置を設定してやれば良いはずです。

「ASSA刻印有り」サムターン対応版

前述の「ASSA」の刻印がついたサムターンの場合、サムターンとネジの穴位置が異なります。

より下に下がっているので、ベースプレート位置基準でSesameを設置した場合、Sesameの回転軸とサムターンの回転軸のズレが大きくなってしまいます。ある程度のズレはSesameの機構でカバーできるのですが、やはり回転が渋くなったり、物理鍵での解錠施錠操作時に負荷となってしまうようです。

そこで回転軸同士をできるだけ近づけるために、このようにSesame張り付け位置を下に3.5mmオフセットした固定プレートも作ってみました。上が通常版、下が下方オフセット版です。

こちらも自宅で検証できないのでお送りした先でのフィードバック頼りではありますが、今のところ好調そうなので、今後「刻印有り」サムターンの方にはこちらをお送りさせていただこうかと考えています。

プレート取り付け手順(サムターン分解)

サムターンをバラして取り付けるのが不安というお声があったので、簡単に手順をまとめてみます。

分解作業は自己責任でお願いします。この手順に従ってトラブルが起きても補償はできないので御了承ください。

1. 鍵穴プレートを固定

ネジを抜くと屋外側の鍵穴のついたプレートがポロっと外れて落ちるので、マスキングテープなどで固定しておきます。こうしておけば後は基本的に屋内作業で完結します。

2. 屋内側で2本のネジを外す

サムターン両脇のプラスねじをドライバーで外します。ドアを貫通して反対側の鍵穴プレートまで届いているので結構長いねじです。その2本のネジに固定用バックプレートの2つの穴を通し、元通りとりつければ完了です。

ちなみに外した状態で覗き込むとこんな感じ。反対側が固定してあれば、2本のネジを再び差し込むのと、真ん中の平べったい金属棒をサムターンの中心軸に向きをあわせて差し込むという感じです。

ネジを締めたら、あとは最初のマステを剥がせば終わりです。

ホームセンターの組立家具を組み上げられるくらいの日曜大工力があればさほど苦労はしないんじゃないかと思います。

■オマケ:Sesameリモート用バックプレート

先日発売された室内用リモコンのSesameリモートを、壁(石膏ボード)に大きな穴を開けずにとりつけるプレートも作りました。

こんな感じの小さな穴が四隅に開いた板です。ピンだけだと1000本入りとかになるので、こういう製品からピンだけ抜いて使うのが良いと思います。一応ある程度まとまった数のピンを仕入れてみました。今後リモート用プレートをご注文くださった方には4,5本おつけしようと思います。

こうしたピンだけなら抜いた後の穴も最小限なので賃貸などで退去時の補修も最低限で済むと思います。

(紹介の製品で現物確認をしていないのでもしかしたら穴の径が合わないかも知れません。場合によってはキリなどで穴を広げる必要があるのでご了承ください。また壁紙の裏が石膏ボードではなく柱材などだった場合はより太い釘などが必要になる可能性もあります。)

■動作確認は念入りに、物理鍵の所持も推奨

モノが家の鍵だけに、動作や固定の確認は慎重に行ってください。外出中に外れてしまって解錠できなくなったりする恐れもあるのでバックアップ手段として物理鍵を携行したりどこか宅外の安全な場所に保管しておくことを強く推奨します。

あくまで個人の趣味レベルの制作物なのでご利用は自己責任でお願いいたします

■頒布情報

ASSA ABLOY製シリンダのドアにSesame 5を取り付けたい、という方がどのくらいいらっしゃるかわかりませんが、もし本キットがお役に立ちそうであればパーツ1つにつき材料費1,000円+送料程度でお裾分けしますのでコメントにてお知らせください。Sesameリモート用プレートは他のを買ってくださった方にはオマケでつけています。単体なら300円+送料くらいでしょうか。

ものだけみたら「百均で売ってそう」だと思われるでしょうが、販売規模も造形方法も全く異なるものなのでご理解いただければと思います。あくまで同じASSA民としてSesameが使えなくてお困りの同志にご提供するもので、現物合わせで上手くつかなかった/動作しなかったという時にもカスタマイズして何度か送り直す、といったサポートも込みで考えています。

選択肢が増えて色々ややこしくなってきたので、問い合わせ&概算見積フォームを作りました。おわかりの範囲で記入していただいて送信いただければと思います。

Sesame Remote着弾。3Dプリントで壁紙に非破壊装着

Candy House(セサミ)の新製品、Remoteが発表になり配信イベント当日に予約してあったのが到着しましたので取り付け手みました。

この製品は文字通りセサミスマートロックの施錠・解錠をワンプッシュで行うリモコンです。電池式の完全無線接続なので電波の到達範囲ならどこにでも取り付けが可能です。例によって980円(税・送料別)とお手頃価格。思わず実家用も含め2つゲットしてしまいました。なおキーホルダーサイズのRemote nanoも同時発表されています。Qrioの時はキーホルダー型リモコンを欲しがった同居人でしたが、Sesame Touchにしてから(指紋認識率は悪いとボヤきつつも)そこまで必要性を感じていないようなので見送りました。

本品のつかいどころですが、Sesame touchシリーズのような認証機能はなく、スマホも介さず直接解錠・施錠できてしまうので、当然屋内設置が想定されます。例えばドアホン端末の隣に設置してお客さんが来た時にサっとあけるとか便利そう。でもまぁウチは人を上げることもないので、Sesame本体の直近である玄関ドア脇に取り付けました。Sesameを直接ひねればえぇやんけ、というところですが、実際に比べて見るとやはりボタンひとつで開け閉めできる方が楽です。この手の商品にありがちなタイムラグも全くないので、「回した方が速い」感は皆無です。また我が家のドアは360度以上回転する特殊なサムターンなため、結構回す角度が大きかったり、いまだにどっちに回せば解錠だっけ?みたいなところがしっくりきておらず、ボタンで済む恩恵は一般的なサムターンより大きいってのもあると思います。

■電池ブタなど従来製品の反省が活かされている

昨年発売された指紋センサー付きのリモコン、Sesame Touchは初期ロットでは電池ブタを兼ねている裏面(ネジ止め)を直接壁に両面テープ止めする構造で、電池交換やフリーズの度に両面テープを剥がすという鬼畜仕様でした。

しかし先日追加購入したロットでは裏蓋はスライド式になり、電池交換も楽になりました(フリーズもファームウェア更新で収まったぽい)。ただ割とゆるゆるで指をタッチする勢いが余ってTouch本体が滑って持ち上がってしまう問題は残っています。

こちらのRemoteも同様に裏蓋スライド式に最初からなっています。またボタンが大きい、重量がある、ただ押すだけ、というのもあるんでしょうが、スライドが滑って持ち上がってしまうということも今のところありません。スライドの固さが更に最適化されている印象です。室内側なので外してもってかれるリスクもないので簡単に脱着できる方が合理的です(Touchは若干盗難リスクは上がった?)。

なお電池はCR2450というやや大きめのコイン電池で、面白いことに3つまで入ります。

パナソニック コイン型 リチウム電池 CR2450 3個セット

パナソニック コイン型 リチウム電池 CR2450 3個セット

762円(04/02 18:55時点)
Amazonの情報を掲載しています

1個で約1年もつということで、最初から3個入れておけば3年程度電池交換不要になります。予約時点ではなかったんですが現在は3個付属のものも選べるようです(ただし納期が長い)。

ここんとこ、

  • 360度式サムターンに対応といいつつも3から特に違いが感じられなかったSesame5
  • 裏蓋が直接接着式だった初期Touch(改善済み)
  • ドア開閉状態がみたいだけだったのにオートロック機能強制だったオープンセンサー(改善済み?)
  • Vブレーキ車につかずに苦労したサイクル2
  • ハンドル径にあわなかったTouchホルダー

となにかしらガッカリポイントがあった同社製品の中では、珍しく初手から不満のない製品だったなと思います。

■壁に両面テープ止めしたくなかったのでハック

賃貸の我が家では壁紙に両面テープ止めをしてしまうとマズので一工夫しました。

うっかり写真を撮り忘れたんですが、こういうプレートを3Dプリンターで作成。

サイズは本体の外形ピッタリに調整

このプレートを石膏ボードピンで壁に固定し、この上に付属両面テープで裏蓋を接着しました。これで除去後はピンの穴だけしか残らないので、どうにでも誤魔化しが効きます。こういうの公式オプションであれば嬉しい人は結構いるんじゃないでしょうかね。なんなら裏蓋にピン用の穴が空いてるだけでもいいような気がします。

■なんだかいつも3Dプリンターでカスタムしてる気がするけどそれもまた楽し

なんだかSesame製品は買う度に3Dプリンターで治具を作ってる気がしますw。楽しいからいいんですが、せっかくなので未掲載分も含めてまとめてみよう。

Sesame本体用回転リミッターと取り付けプレート

うちのドアは木製でちょっと特殊なサムターンがついています。

見た目は普通ですが360度以上回転します。実際にロックボルトが動く範囲はもっと狭いのですが無駄に空転する感じ。これがSesame3でも5でも正しく回転位置設定ができず、サムターン自体が回転する範囲を限定するためのストッパーを作りました。写真でわかりにくいですが本体の下についているのがそれです。

また賃貸の木製ドアに粘着テープで固定したくなかったので写真では木の板をサムターンに共締めしてますが、最近これもちゃんと3Dプリンターで専用プレートを作り、もうちょい見た目マシになりましたw。

いちどサムターンのベースプレートを外してドアとの間に挟む構造で、ドアに対してネジも両面テープも使わずに固定できます。

まぁこの2つは我が家のかなり特殊なドアにあわせたもので汎用性はほぼないでしょう。万一欲しい方がいたらご連絡ください。

Vブレーキのスポーツ電動自転車ハリヤ対応

製品名に「ママチャリ」とわざわざついている意味をよく考えずにサイクル2は自分の自転車にはつきませんでした。汎用品の鍵も普通につけられていたので、てっきり簡単に交換できると思ってたんですが。そこでこれまた3Dプリントした治具で解決したのがこちらの記事。

また自転車にも指紋センサーのTouchをつけようとハンドル用のホルダーを買って見るも径(太さ)があわず撃沈。結局上記の固定治具と一体化させてとりつけました。

Sesame製品は安いし電子部品的なところは比較的信頼性が高いので、新製品が出たらとりあえず買って、外形的な不満点、自前環境に沿えない点は自分でカスタムしていく、という付き合い方が楽しいなと思っています。
